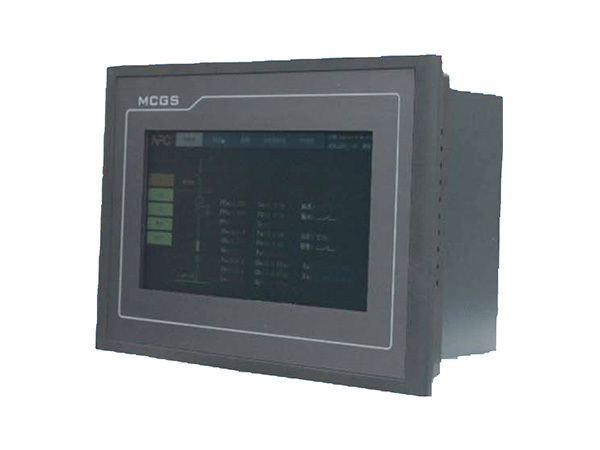

SNKZ系列觸屏無功混合補償控制器
+
  • SNKZ系列觸屏無功混合補償控制器

SNKZ系列觸屏無功混合補償控制器

公司主要産品有高低壓無功補償控制器、可控矽開關、同步（複合）開關、電容器、電抗器、智能電容器、低壓有源濾波裝置（APF）、靜止無功發生器（SVG）、三相不平衡裝置（SPC）、低壓智能換相裝置、低電壓治理裝置（DVR）、高壓無功補償裝置TBB、高壓靜止無功發生器SVG、智慧用電管理雲平台等

關鍵詞：

森能電力

産品詳情

一、安全提示
1、本産品在安裝、接線及調試時應按照本手冊所規定的方式和步驟進行，同時須注意控制器部的接線圖和端子圖标号。
2、當控制器外殼有明顯損壞或顯示功能故障時，不得繼續安裝使用，請與産品供貨商聯系。
3、控制器的安裝必須遵照所有有關的安全操作規程，必須通過正确的接線和電線尺寸來保證操作的安全性和運行的可靠性以及測量的準确性。
4、電源輸入，CT 二次側，均會産生危害人身安全的高電壓，在操作時應小心，嚴格遵守用電安全操作規程。
5、隻有專業人士才能按照說明和安全規範對本設備投入使用。

二、應用範圍及特點
1、本款控制器為GPRS 無功功率補償控制器，被廣泛應用于無功補償控制系統中，主要由電源模塊、數據采集、人機接口、無功補償控制及GPRS 數據模塊五大部分組成，GPRS網絡的通信技(jì )術成熟，覆蓋面廣，它是利用移動運營商提供的無線網絡實現配電網數據采集和監控，電力系統現代化的一個重要方向。
2、本款控制器人機交互界面為LCD液晶觸摸屏顯示，更大的屏幕顯示，人性化設計，操作起來更加得心應手，更方便查看實時曆史COSφ曲線、諧波數據及棒圖、電容器狀态信息，統計數據等信息數據，也可更改參數設置。
3、本款控制器有電容投切老化測試功能，可以測試出投切開關的運行工作狀态。
4、本款控制器可以與APF有源電力濾波器和SVG有源無功發生器設備相連，監控其運行狀況，聯動版塊能更全面的檢測到現場電網的治理狀況。

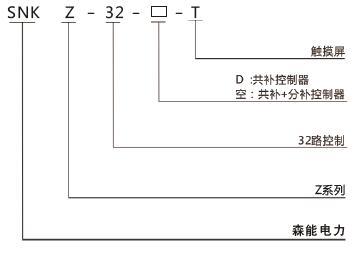

三、型号說明
森能電力

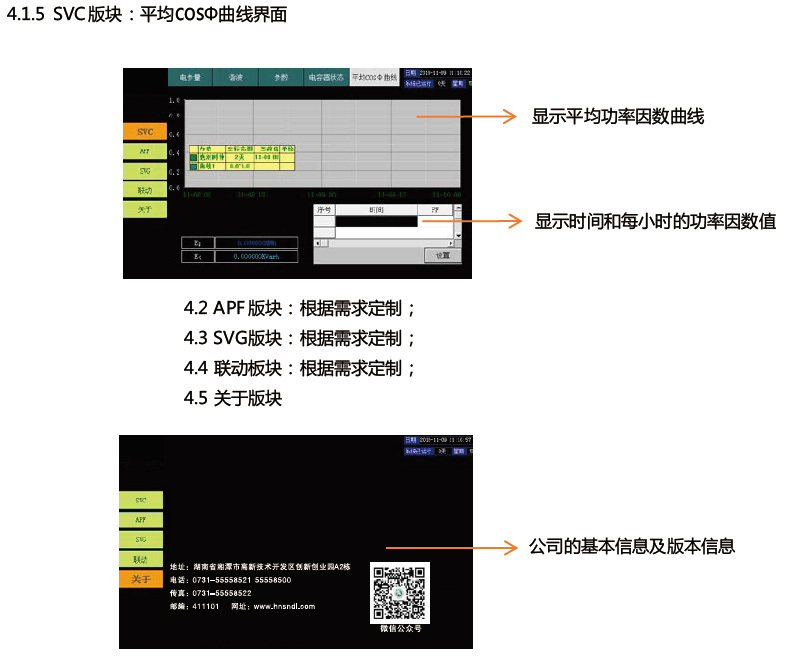

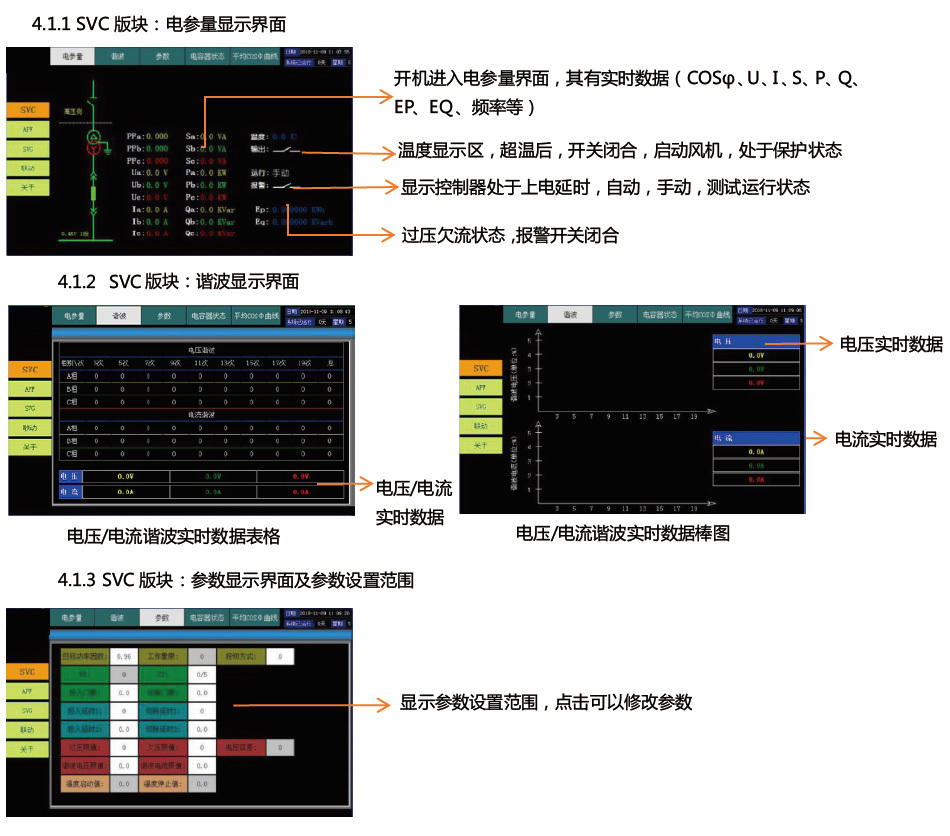

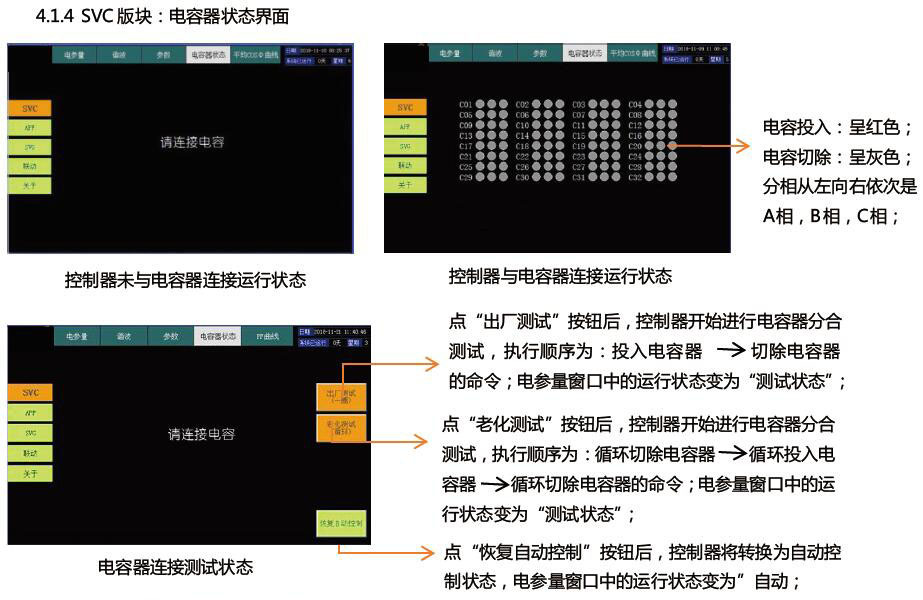

四、液晶顯示界面的操作說明
　　本款控制器顯示分為SVC(無功補償）版塊，APF(有源濾波）版塊，SVG( 有源無功補償）版塊，聯動版塊（綜合顯示SVC,APF，SVG 相關聯數據），關于版塊，共五大闆塊内容。
森能電力

森能電力

森能電力

森能電力

五、技(jì )術參數
環境條件
海拔高度：≤ 2500m
工作溫度：－20℃～＋60℃
存儲溫度：－25℃～＋70℃
周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在，安裝地點無劇烈振動、無雨雪侵蝕。
測量數據
測量電壓：59V～265V 測量電流：0～6000A
靈敏度：50mA（二次） 測量功率因數：滞後0. 2～超前0. 2
工作電源：220V ± 20 % 測量頻率：50～60Hz
顯示有功功率：0～6553Kw 顯示無功功率：0～6553 Kvar
顯示電壓總諧波畸變率：0.0～100.0％ 顯示電流總諧波畸變率：0.0～100.0％
顯示性能
LCD液晶顯示器數據顯示刷新周期≤ 1s。
通訊接口數據
Com1: Com2 :
通訊接口：RJ45通信接口 通訊接口：RS－485
連接至智能電容器 協議：隻能接從設備 通訊速率：9600bps（無校驗位）
測量精度
電壓：± 0.5％ ；電流：± 0.5％ ；有功功率：± 1.0％；無功功率：± 1.0％
功率因數：± 1.0％ 頻率：± 0. 1Hz
以上數據是根據控制器預熱10分鍾後，以及1年内校準所得。
可靠性：
平均無故障時間（MTBF）：＞25000小 時

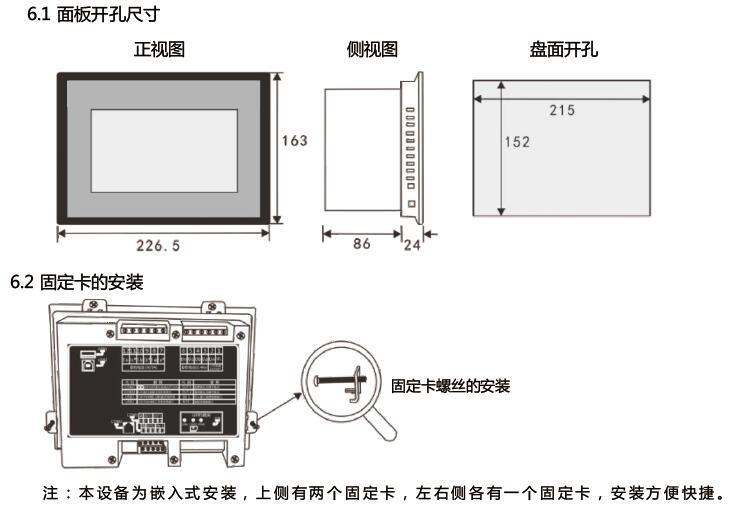

六、安裝圖示
森能電力

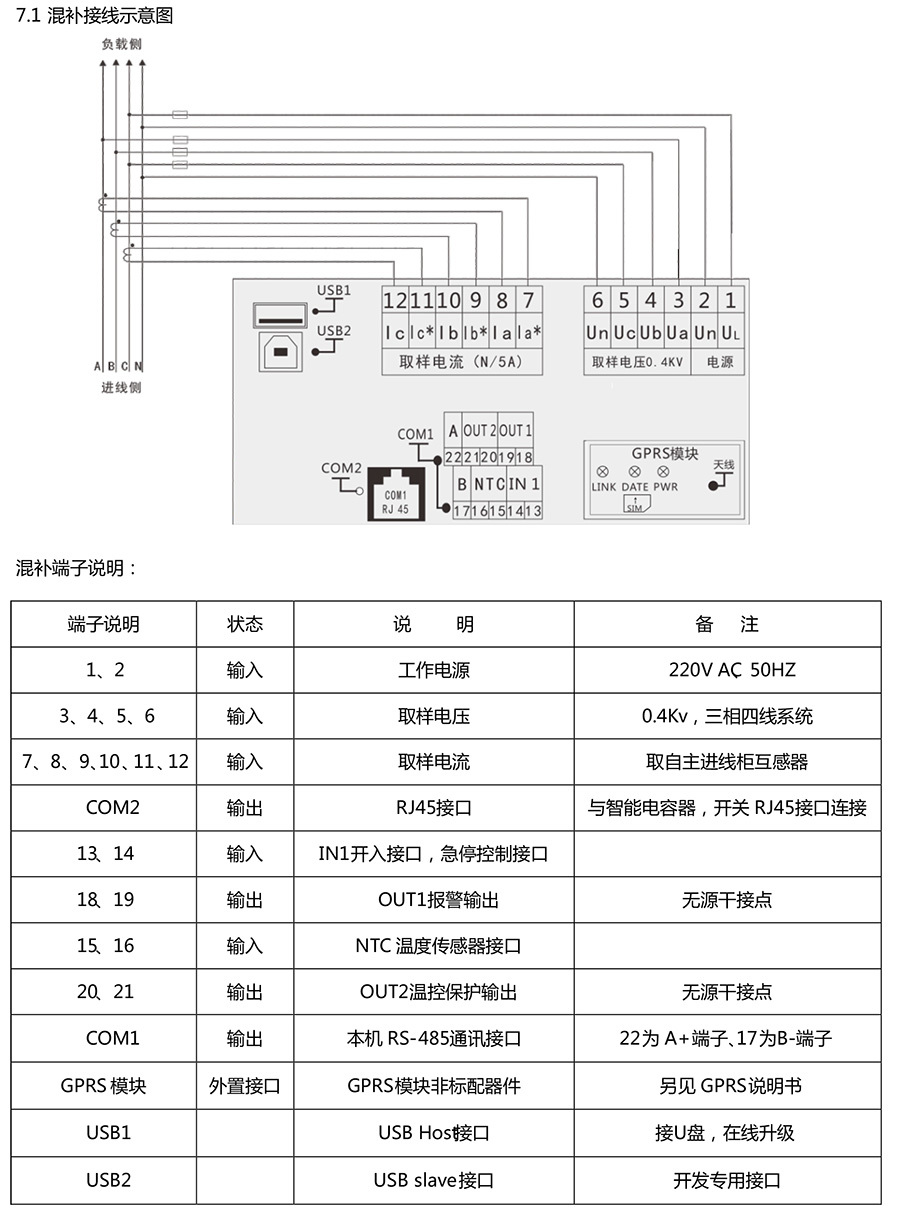

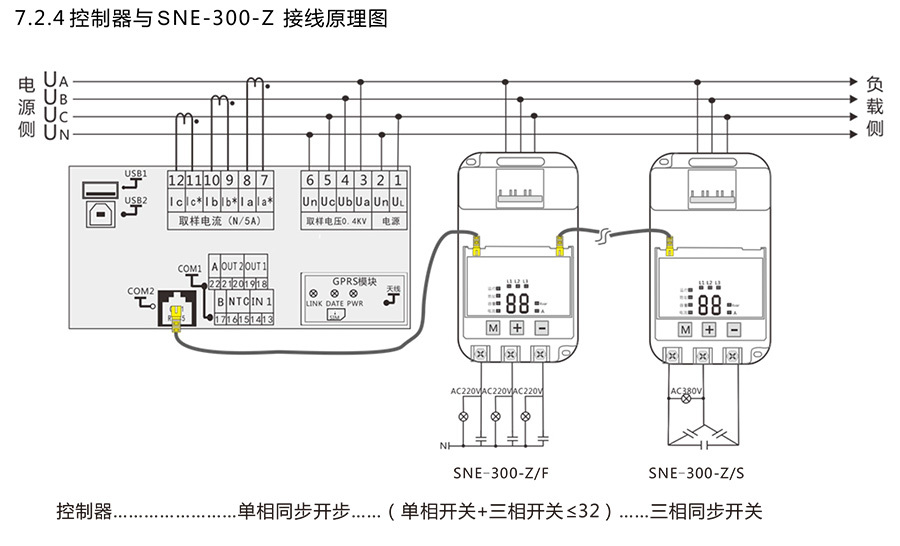

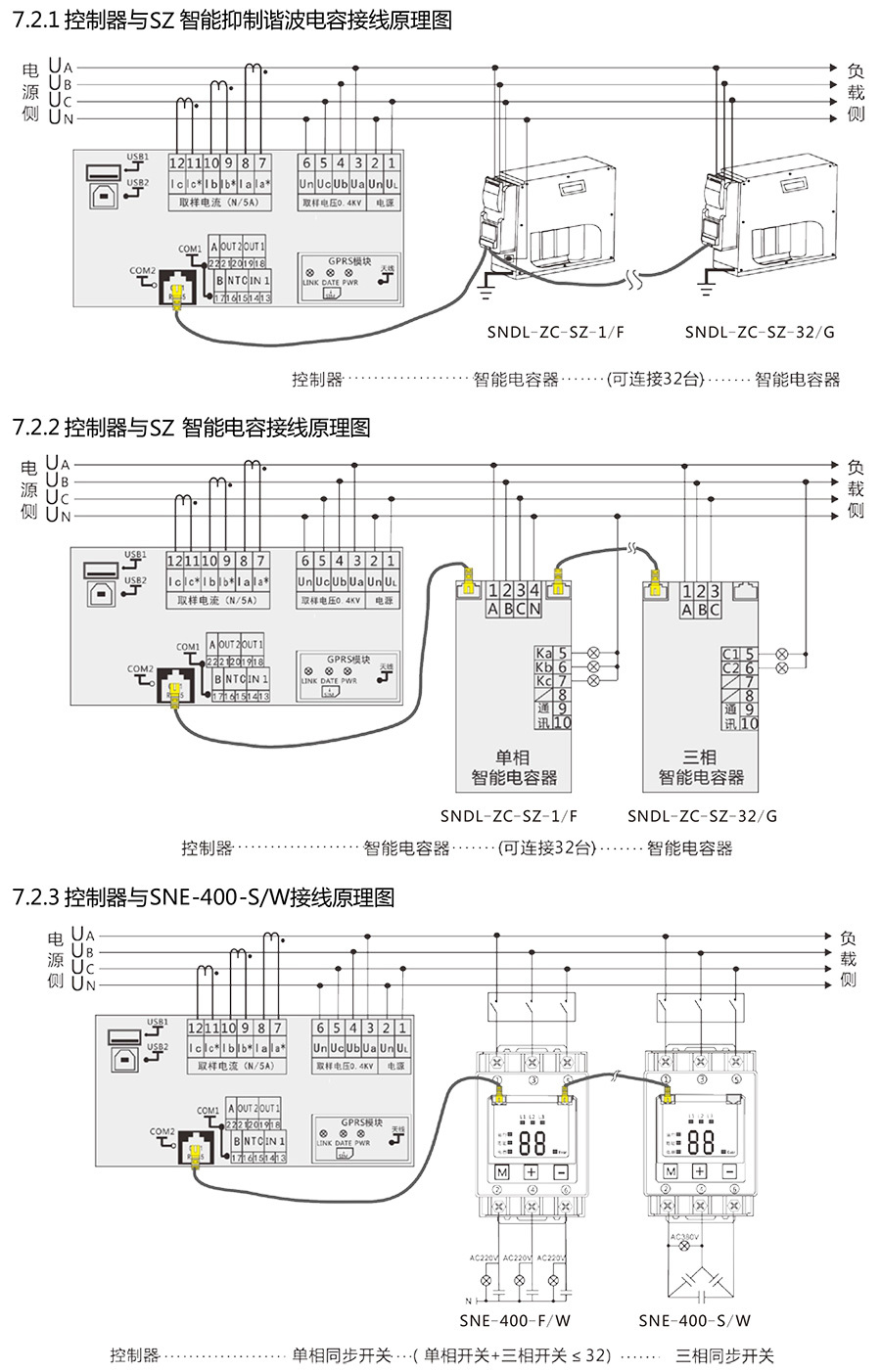

七、接線示意圖
森能電力森能電力森能電力
