　　一、前言

　　礦熱爐在使用中産生大量的諧波，導緻電網中的諧波污染非常嚴重。礦熱爐一般由可控矽整流裝置提供直流電源。可控矽整流裝置會在交流側産生很大的無功功率和諧波電流，導緻電壓、電流波形嚴重畸變，功率因數低，造成進線電流大，變壓器利用率降低，能耗增加。諧波還會幹擾拉晶控制系統，造成錯位、斷晶、跳閘，嚴重影響正常生産。

　　礦熱爐是一種高能耗的電冶煉爐，具有電阻電弧爐的特性。其功率因數是由爐内電弧及電阻R和電源回路中(包括變壓器、短網、集電環及電極)的電阻R和電抗X值的大小來決定。

　　COSΦ=(R+R)/

　　電阻R電抗X值在礦熱爐運行時，一般不變動，它們取決于短網和電極布置的設計和安裝。電阻R與運行時短網上各載流部件的電流密度有關，變化較小，但電阻R卻是礦熱爐運行時決定礦熱爐功率因數的主要因數。

　　由于礦熱爐比其它電冶煉爐的電阻弱，故其功率因數相應地也降低些。除了一般小型礦熱爐的自然功率因數能達到0.9以上，而容量在10000KVA以上的中、大型礦熱爐的自然功率因數都在0.9以下，礦熱爐容量越大，功率因數越低。這是由于大容量礦熱爐的變壓器感性負載越大，短網越長，電極插入爐料較深增加了短網的電抗，因而降低了礦熱爐的功率因數。

　　為了減少電網的損耗，提高供電質量，供電局要求用電企業的功率因數要在0.9以上，否則要對用電企業處以高額罰款。同時功率因數偏低，也會降低礦熱爐的進線電壓，影響電石的冶煉。故目前國内外大容量礦熱爐都要加裝無功補償裝置，以提高礦熱爐的功率因數。

　　現在投運的無功補償裝置通常以補償裝置的接入點分為下列兩種方式：

　　1、補償裝置接入礦熱爐變壓器高壓側，稱高壓補償;

　　2、補償裝置接入礦熱爐變壓器低壓側，稱低壓補償;

　　二、無功補償裝置

　　

111



　　1、高壓補償

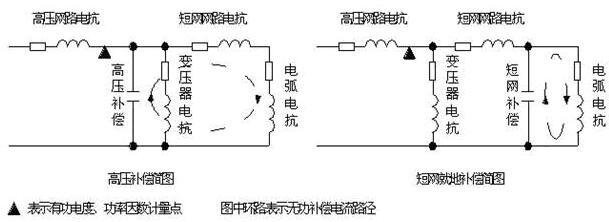

　　礦熱爐變壓器高壓側電壓一般為10KV、35KV、或110KV。高壓補償又分兩種：一種是直接将補償裝置接于高壓側;另一種是通過補償變壓器接于高壓側。用相應電壓等級的補償裝置(包括電力電容器、開關、電抗器、避雷器、保護等成套設備，下同)，直接接入礦熱爐變壓器高壓側(補償裝置接在礦熱爐變壓器進線端)，也可以直接在變電站中，單獨或集中補償。其特點是：

　　1)設備簡單，投資少;

　　2)補償裝置出現故障時電流不通過礦熱爐變壓器;

　　3)補償裝置不受礦熱爐變壓器接線變換及礦熱爐其它方面變化的影響。

　　2、低壓補償

　　2.1原理

　　低壓補償是利用現代控制技(jì )術和短網技(jì )術将大容量、大電流的超低壓電力電容接入礦熱爐的二次側的無功補償裝置。該裝置不僅是無功功率補償原理的最好體現，還可以使礦熱爐的功率因數在較高值運行，降低短網和一次側的無功消耗，消除3次、5次、7次諧波。調平三相功率，提高變壓器的輸出能力。控制的重點使三相功率不平衡度下降，達到三相功率相等。使坩鍋擴大、熱量集中，提高爐面溫度，使反應加快，達到提高産品質量、降耗和增産的目的。

　　此技(jì )術屬于将原來成熟的就地補償技(jì )術應用到礦熱爐的二次低壓側，由電容器産生的無功功率，通過短線路，一部分通過礦熱爐變壓器由系統吸收，另一部分補償礦熱爐變壓器，短網和電極的無功損失，增加了輸入礦熱爐的有功功率。同時采用了分相補償，使礦熱爐内三相電極上的有功功率相等，達到提高功率因數，減小三相功率不平衡和改善生産指标的效果。采用低壓就地補償/濾波技(jì )術優點：

　　1、低壓補償可以提高變壓器、大電流線路利用率，增加冶煉有效輸入，

　　2、改善三相不平衡。

　　3、降低高次諧波值。

　　4、減小變壓器及網路附加損耗，可以消除力調電費，節能降耗。

　　5、提高礦熱爐變壓器有功出力，從而提高産量，增加經濟效益。

　　三、工程實例分析

　　現以在鐵合金廠安裝一套礦熱爐低壓補償裝置，安裝了低壓無功補償效果是明顯的。不但實現了高壓補償提高進線電壓的、電網功率因數的目标，而且增加了輸入礦熱爐内的有功功率，達到了礦熱爐節能降耗增加産量的、降低生産成本目的，對提高礦熱爐經濟效益起到實質性作用。根據分析多台安裝低壓無功補償裝置，礦熱爐的生産指标得出：在低壓無功補償裝置投用後，電爐變前的功率因數能達到0.90以上，有些甚至達到0.94，礦熱爐的功率因數也能有很大的提高。在使一次電流電流降低15A左右的同時，有功功率可提高3000KW左右，節能降耗3%以上，增産10%以上，使礦熱爐的運行參數和消耗指标得到很大的改善。

　　根據該礦熱爐用戶所傳的數據，和我多年來在此行業總結的經驗，所确定的補償方案如下：

　　貴公司有3台10000KVA的單相電爐變壓器，根據礦熱爐的工作特性和貴公司提供的測量數據，功率因數按0.78計算，預計安裝後功率因數達到0.98計算，10000KVA的電爐變壓器補償容量為6000KVAR;諧波電壓總畸變率(%)及5次諧波含有率(%)均超過國家标準，根據礦熱爐電流變化較快，建議安裝低壓動态無功補償裝置，能夠快速跟蹤投切，達到理想的補償效果。

　　最終确定安裝目前市場上先進的我生産的低壓動态無功補償裝置;即可解決貴公司電爐系統的諧波污染嚴重及功率因數低的問題。

　　3.1動态濾波及無功補償裝置功效

　　通過抑制和吸收諧波、杜絕諧振的發生、減少損耗、清潔電網、改善系統用電環境。

　　1、不會出現諧振爆炸現象;。

　　2、降低配電網的功率損耗、增加電網輸電能力、提高設備利用率;

　　3、降低用電設備(電機)的能耗，改善運行條件;

　　4、保護設備、延長設備壽命、減少維修費用;

　　5、節約電能，提高功率因數，功率因數達到0.92以上;

　　6、改善電壓質量，保證設備正常運行;。

　　7、諧波控制在國家标準以内。

　　3.2效益分析

　　電爐變壓器低壓側通過上我的動态濾波及補償裝置，功率因數由原來的0.78左右提高到0.98，這樣會使電爐原來的負荷電流大幅度的下降，會減少大量的線路損耗，為企業創造大量的經濟效益，以下從幾個方面說明産生的效益。

　　1)降低變壓器的占有率：

　　通過動态濾波及無功補償裝置可降低變壓器的占有率，擴充變壓器容量，充分發揮投資效率，減輕變壓器長期長期超負荷的負擔，為企業創造了較大的效益。

　　電爐變壓器的容量為30000KVA，實際運行容量為：30000×115%=34500，低壓側安裝動态濾波及無功補償裝置前功率因數為0.78左右，安裝後功率因數達到0.98以上。

　　安裝補償濾波裝置後變壓器的電流下降，從而爐變壓器容量的占有率也下降，減輕了變壓器的負擔，延長了變壓器的使用壽命，減少了日常維護費用。

　　2)電爐變壓器通過上我公司的動态濾波及無功補償裝置後線路中的無功電流大大減少，從而大大減少了有功損失，降低了變壓器有功損失(銅損)及降低線路損失。線損降低率與變壓器銅損降低率是32%，大大節省了線路損失，減少了系統中的有功損失，節省了電能。

　　3)治理諧波所産生的效益

　　濾除諧波，改善用電環境，提高産品質量，确保了設備正常運行

　　當系統存在諧波時：會增大有功損耗。諧波使設備絕緣強度降低，減少設備的使用壽命。諧波是變壓器産生噪音的重要來源。諧波會增大變壓器，電動機的渦流損失。

　　由于集膚效應，諧波會增大線路、變壓器的阻值，這樣大大增加了線路損耗，給企業造成了浪費。通過諧波治理，給企業創造了經濟效益。

　　4)改善電壓質量

　　當線路中的無功功率Q減少以後，電壓損失△U也就減少了。從而穩定了線路電壓，提高電壓質量。

　　5)消除力率電費

　　電爐變壓器未投用濾波及補償裝置前功率因數平均為0.78左右，功率因數沒有達到國家标準。功率因數0.78時罰款比例為6%，通過安裝的動态濾波及補償裝置可消除力率電費。功率因數超過0.9，還會産生獎勵電費。

　　力率電費=(電度電費+基本電費)×6%

　　通過以上分析，電爐變壓器安裝低壓動态無功補償裝置所産生的直接節電率為6%左右，還沒有計算由于改善了電壓質量而延長了設備的使用壽命，減少了設備日常維修費用，提高産品質量，減少投資等間接效益。
